SZG係列雙錐回轉真空幹燥機

名稱	雙錐回轉真空幹燥機	品牌	天天日tv
操作方式	間歇式	幹燥介質	導熱油、熱水、蒸汽
加熱方式	傳導式	應用領域	食品 化工 製藥
適用物料	粉狀、粒狀及纖維狀物料	材質	SUS304不鏽鋼 / 搪瓷
用途	濃縮、混合、幹燥	低溫幹燥	支持
標準	符合GMP要求	產地	江蘇·常州

產品概述

  SZG雙錐真空幹燥機是我廠在結合國內同類產品技術所開發的新一代幹燥裝置，雙錐真空采用皮帶--鏈條兩彈性聯接方式，因而設備運行平穩。特別設計的工藝，充分體現了兩支軸的良好同心，熱媒及真空係統均采用可靠的機械密封或美國技術的旋轉接頭。在此基礎上，我們開發了SZG-A它既可無級調速，又能進行恒溫控製。

  作為專業幹燥設備製造廠，本廠產品從高溫導熱油為熱媒介質、中溫蒸汽及低溫熱水一應俱全。幹燥粘性物料時，本廠將在罐內為您特別設計“抄板”機構或設置滾珠。

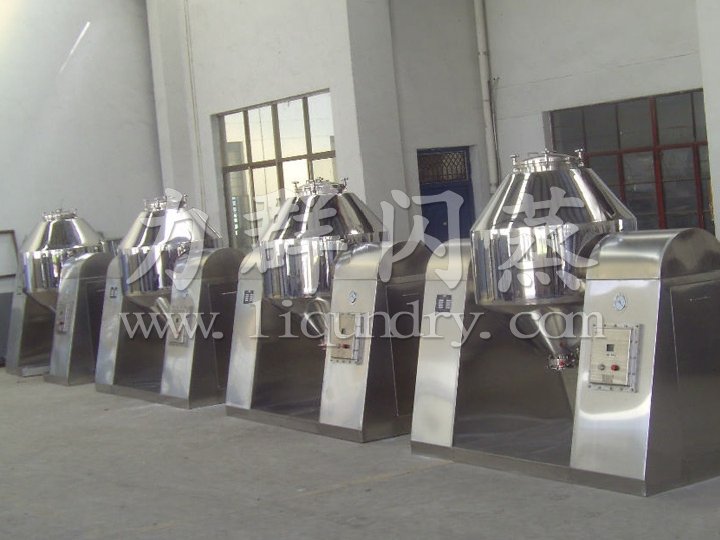

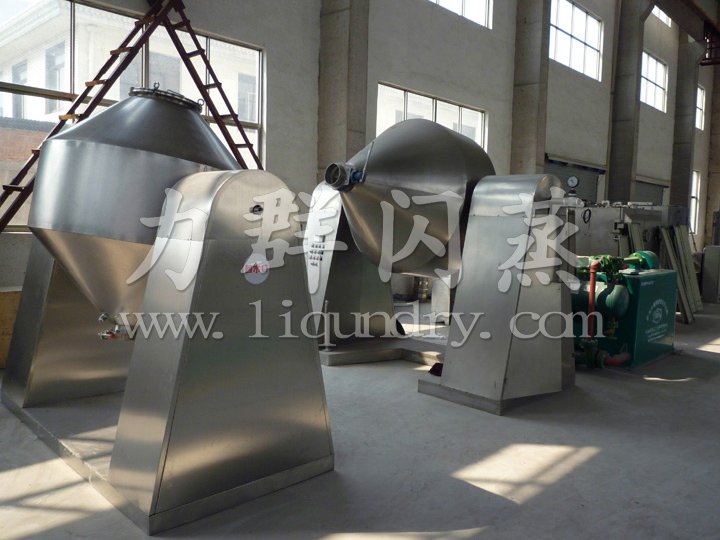

雙錐回轉真空幹燥機客戶現場實拍

工作原理

  在密閉的夾層中通入熱能源(如熱水，低壓蒸汽或導熱油)，熱量經內殼傳給被幹燥物料。在動力驅動下，罐體作緩慢旋轉，罐內物料不斷地混合，從而達到強化幹燥的目的。物料處於真空狀態，蒸汽壓下降使物料表麵的水份(溶劑)達到飽和狀態而蒸發了，並由真空泵及時排出回收。物料內部的水份(溶劑)不斷地向表麵滲透、蒸發、排出三個過程不斷進行，物料在很短時間內達到幹燥目的。

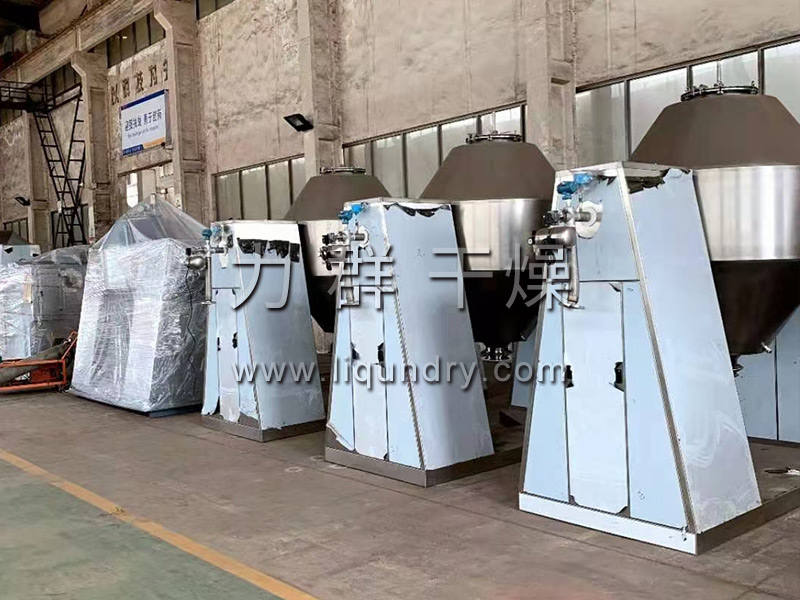

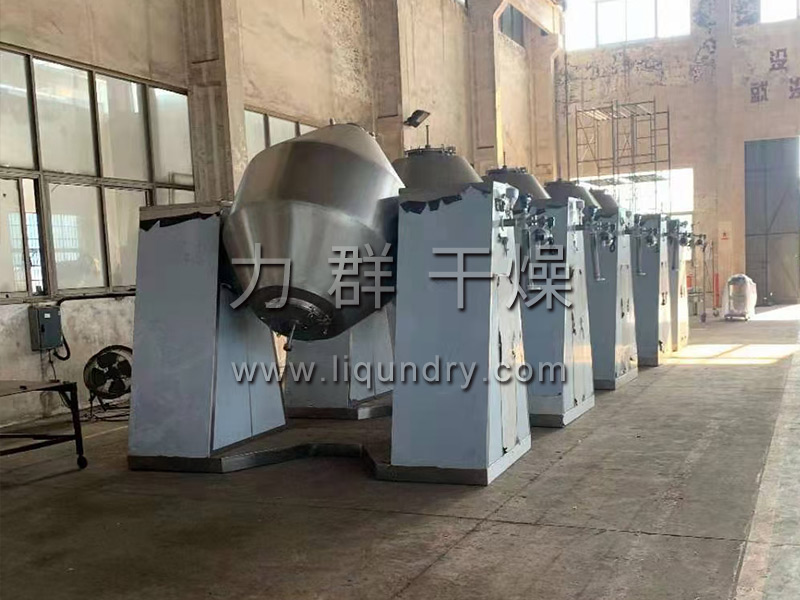

多台雙錐待發貨

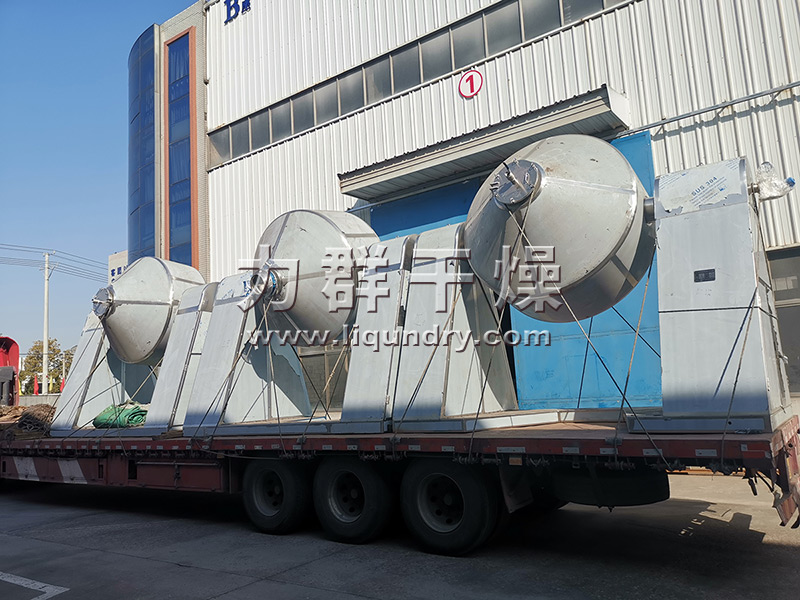

三台雙錐回轉真空幹燥機裝車發貨

適應物料

   適用化工、製藥、食品等行業的粉狀、粒狀及纖維的濃縮、混合、幹燥及需低溫幹燥的物料(如生化製品等)，更適用於易氧化、易揮發、熱敏性、強烈刺激、有毒性物料和不允許破壞結晶體的物料的幹燥。

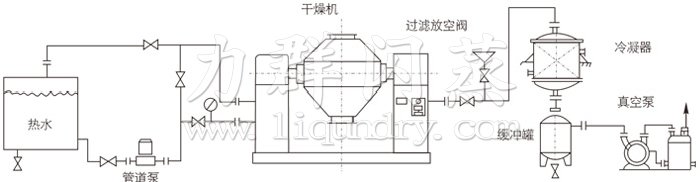

安裝示範

性能特點

◎油加熱時．采用自動恒溫控製．可以幹燥生化製品和礦物原料，溫度可在20～160℃之間；

◎熱效率高，比一般烘箱提高2倍以上；

◎間接加熱，物料不會被汙染，符合“GMP”要求。設備維修操作簡便，易清洗；

◎推薦的工藝安置示範溶劑回收工藝安置。

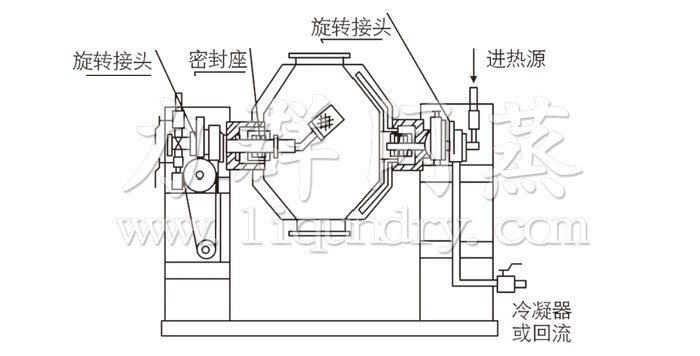

結構示意圖

型號參數

表一

名稱/規格	100	350	500	750	1000
罐內容積	100	350	500	750	1000
裝料容積 (L)	≤50	≤175	≤250	≤375	≤500
加熱麵積 (m2)	1.16	2	2.63	3.5	4.61
轉速 (rpm)	4 - 6
電機功率 (kw)	0.75	1.1	1.5	2	3
占地麵積長×寬	2160×800	2260×800	2350×800	2560×1000	2860×1300
回轉高度	1750	2100	2250	2490	2800
罐內設計壓 (Mpa)	-0.1-0.15
夾套設計壓力 (Mpa)	≤0.3
工作溫度 (℃)	罐內≤85 夾套≤140
用冷凝器時，真空泵	2X-15A	2X-15A	2X-30A	2X-30A	2X-70A
型號，功率	2KW	2KW	3KW	3KW	505KW
不用冷凝器時，真空泵	SK-0.4	SK-0.8	SK-0.8	SK-2.7B	SK-2.7B
型號，功率	1.5KW	2.2KW	2.2KW	4KW	4KW
重量	800	1100	1200	1500	2800

表二

名稱/規格	1500	2000	3500	4500	5000
罐內容積	1500	2000	3500	4500	5000
裝料容積 (L)	≤750	≤1000	≤1750	≤2250	≤2500
加熱麵積 (m2)	5.58	7.5	11.2	13.1	14.1
轉速 (rpm)	4 - 6
電機功率 (kw)	3	4	5.5	7.5	11
占地麵積長×寬	3060×1300	3260×1400	3760×1800	3960×2000	4400×2500
回轉高度	2940	2990	3490	4100	4200
罐內設計壓 (Mpa)	-0.1-0.15
夾套設計壓力 (Mpa)	≤0.3
工作溫度 (℃)	-0.1-0.15
用冷凝器時，真空泵	JZJX300-8	JZJX300-4	JZJX600-8	JZJX600-4	JZJX300-4
型號，功率	7KW	9.5KW	11KW	20.5KW	22KW
不用冷凝器時，真空泵	SK-3	SK-6	SK-6	SK-9	SK-10
型號，功率	5.5KW	11KW	11KW	15KW	18.5KW
重量	3300	3600	6400	7500	8600

注：對幹燥前後容積變化很大的物料，其裝料係數可適當加大或縮小。
